Рукава
Рукав (резиновый шланг, напорный, напорно-всасывающий, ПВХ и т.д.)
Гибкий трубопроводод для перемещения жидкостей и газов под давлением. Изготавливается из резины, поливинилхлорида, полиуретана, силикона. Может изготавливаться с армированием (тканевый или металлокорд) и без армирования (трубка)Классификация рукавов и шлангов
по назначению, методу изготовления, свойствам и техническим характеристикам0. Рукав напорный ГОСТ 10362-76 маслобензостойкий
1. Рукав напорный ГОСТ 18698-79
2. Рукав напорный ТУ 0056016-87 дюритовый
3. Рукав напорно-всасывающий ГОСТ 5398-76
4. Рукав напорные ПВХ
5. Рукав напорно-всасывающие ПВХ
6. Рукав плоскосворачиваемый
7. Рукав для газовой сварки ГОСТ 9356-75, ТУ 2554-282-00149245-2003
8. Рукав буровой ТУ 38 105358-81, ТУ 38 105557-83
9. Рукава диэлектрические

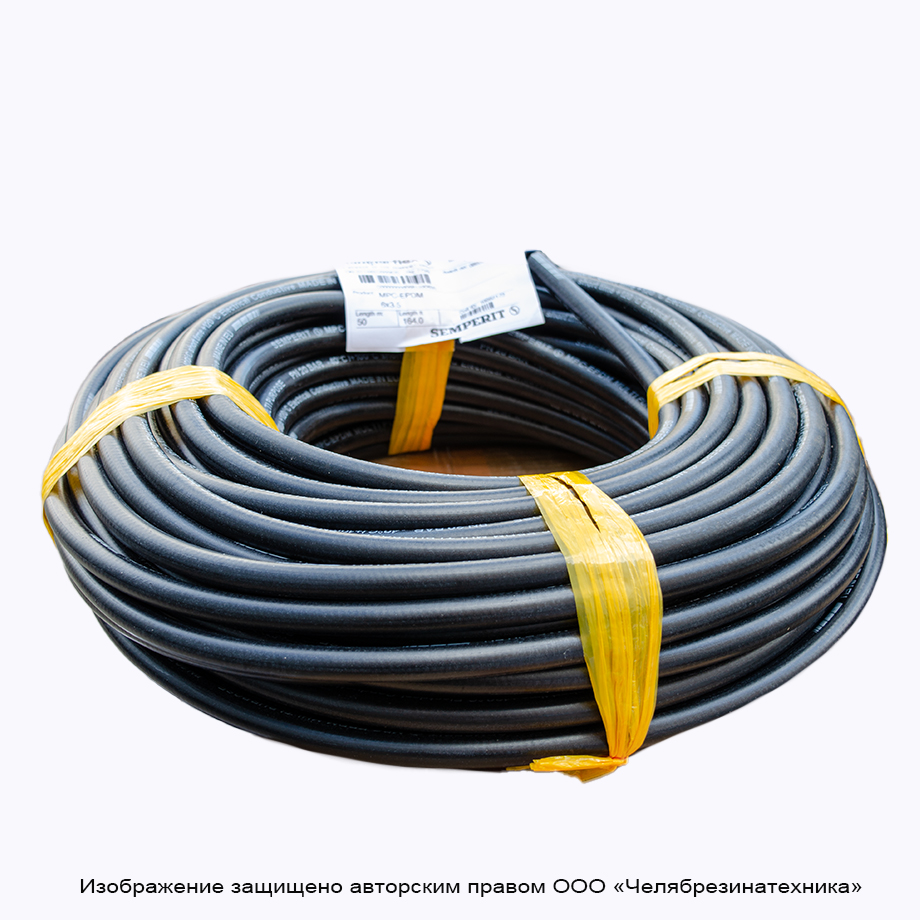

0. Рукав напорный ГОСТ 10362-76 маслобензостойкий
Применяются в качестве гибких трубопроводов для подачи под давлением воздуха, инертных газов, бензина, топлив, масел, щелочей и кислот (с концентрацией до 20%), кроме азотной кислоты.Рукав состоит из внутреннего резинового слоя, нитяного каркаса (усилия) с одним или несколькими промежуточными слоями (или без них) из резины или клеевой пасты и наружного резинового слоя или без него.
Работоспособны в районах с умеренным климатом при температуре от -50° до +90°C, в районах с холодным климатом при температуре от -60°C до +90°C. При использовании рукавов в системе охлаждения: температура рабочей среды до +100°C, кратковременно до +120°C.
1. Рукав напорный ГОСТ 18698-79
Рукава напорные с текстильным каркасом применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.Рукава состоят из одного или нескольких слоев текстильного каркаса и наружного резинового слоя. Работоспособны в районах умеренного климата, а также в районах с холодным климатом.
Класс |
Рабочая среда | Работоспособность рукавов при температуре окружающего воздуха, °С, в районах | ||
с умеренным климатом |
с тропическим климатом |
с холодным климатом |
||
Б(I) |
Бензины, керосины, минеральные масла на нефтяной основе |
от -35 до +70 от -35 до +70 от -35 до +100 |
от -20 до +70 от -20 до + 70 от - 20 до +100 |
от - 50 до +70 от - 50 до +70 от - 50 до +100 |
В(II) | Вода техническая (без присадок) и слабые растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты) | до + 50 | до + 55 | до + 50 |
ВГ(III) | Вода горячая | до + 100 | до + 100 | до + 100 |
Г(IV) | Воздух, углекислый газ и др. инертные газы | от - 35 до +50 | от - 20 до +55 | от - 50 до +50 |
П (VII) | Пищевые вещества (Спирт, вино, пиво, молоко, слабокислые растворы органических и др. веществ, питьевая вода) | до + 50 | до + 55 | до + 50 |
Ш (VIII) |
Абразивные материалы (песок от пескоструйных аппаратов) Слабощелочные и слабокислотные водные растворы для штукатурных работ |
от - 35 до + 50 до + 50 |
от -20 до + 50 до + 55 |
от - 50 до + 50 до + 50 |
Пар-1 (X) | Насыщенный пар | до + 143 | до + 145 | до + 143 |
Пар-2 (X) | до + 175 | - | до + 175 |

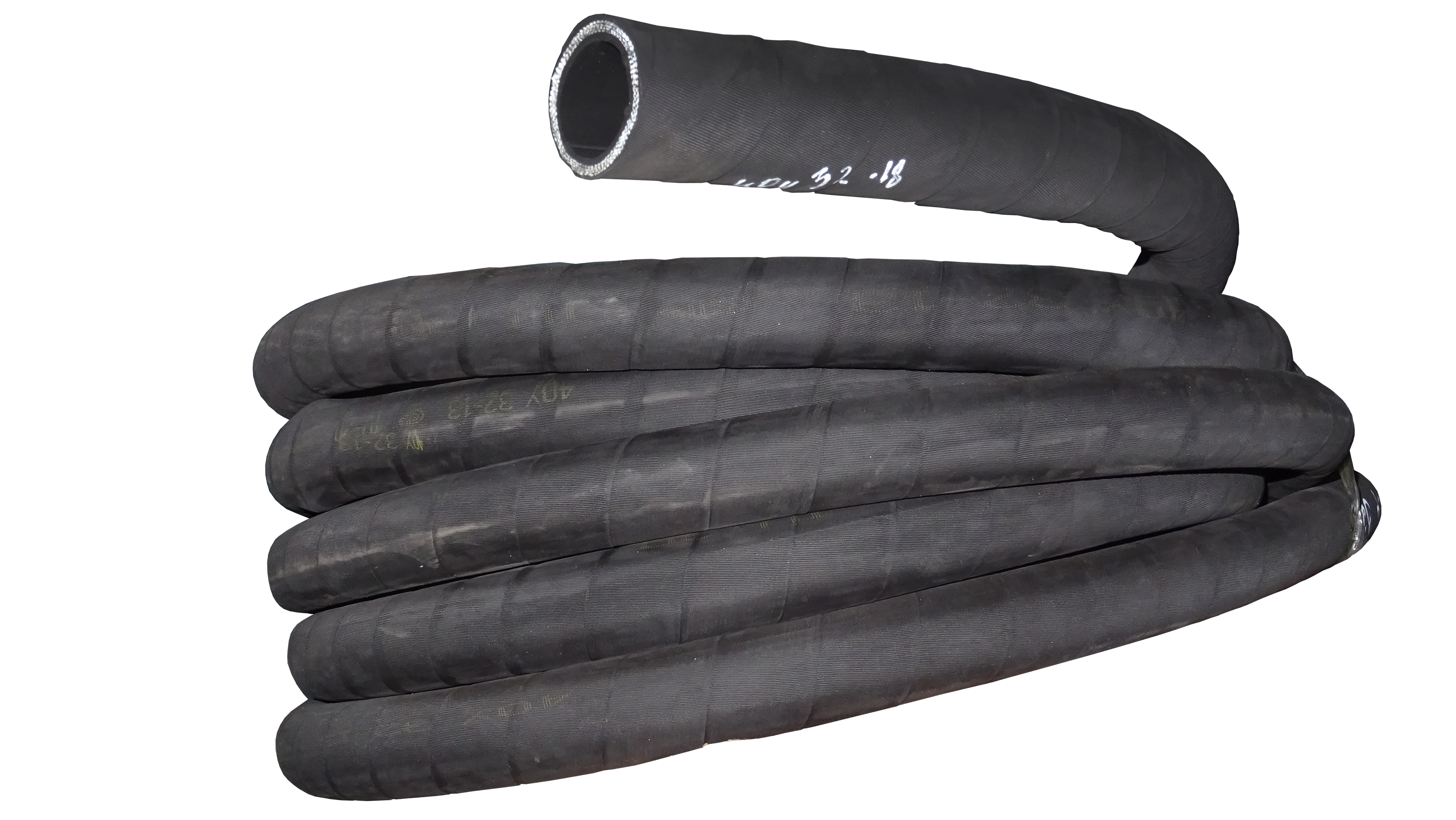

2. Рукав напорный ТУ 0056016-87 дюритовый
Рукава резинотканевые прокладочной конструкции, так называемые дюритовые, предназначены для работы в качестве гибких трубопроводов для гидравлических, топливных, масляных и других систем в специальной технике. Рабочая температура от -55°С до +100°С.Конструкция дюритовых рукавов отличается от напорных рукавов по ГОСТ 18698-76 и 10362-76. Эта конструкция обеспечивает дюритовому рукаву особенную прочность, гибкость, износостойкость. Слово "дюрит" происходит от латинского слова "durus" - жесткий. Именно каркасность конструкции дюритового рукава позволяет сохранять без изменения внутреннее сечение при сгибании и скручивании.
Дюритовые рукава благодаря своей надежности и увеличенному диапазону температур работоспособности с упехом применяются в авиационной, автомобильной, оборонной и других областях промышленности. Рукава дюритовые имеют наружный и внутренний резиновый слой (резина 51-2176С-15а) и несколько тканевых прокладок (ткань Р-2-К ТУ 17-18-110-05-90).

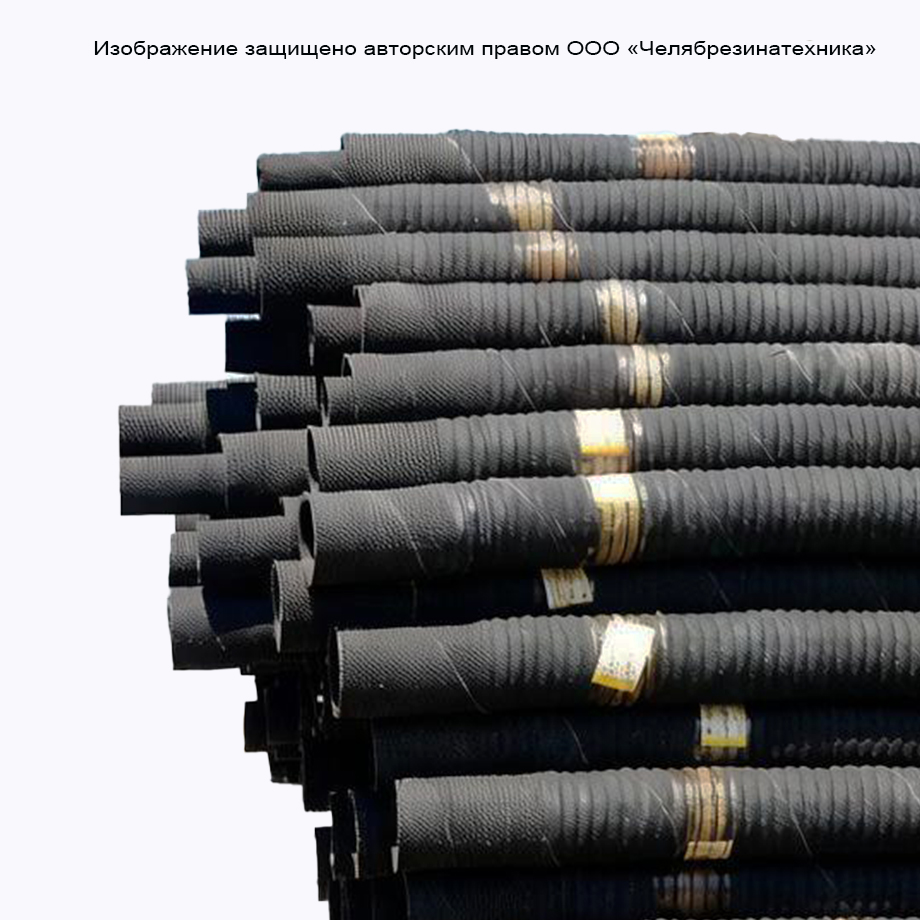

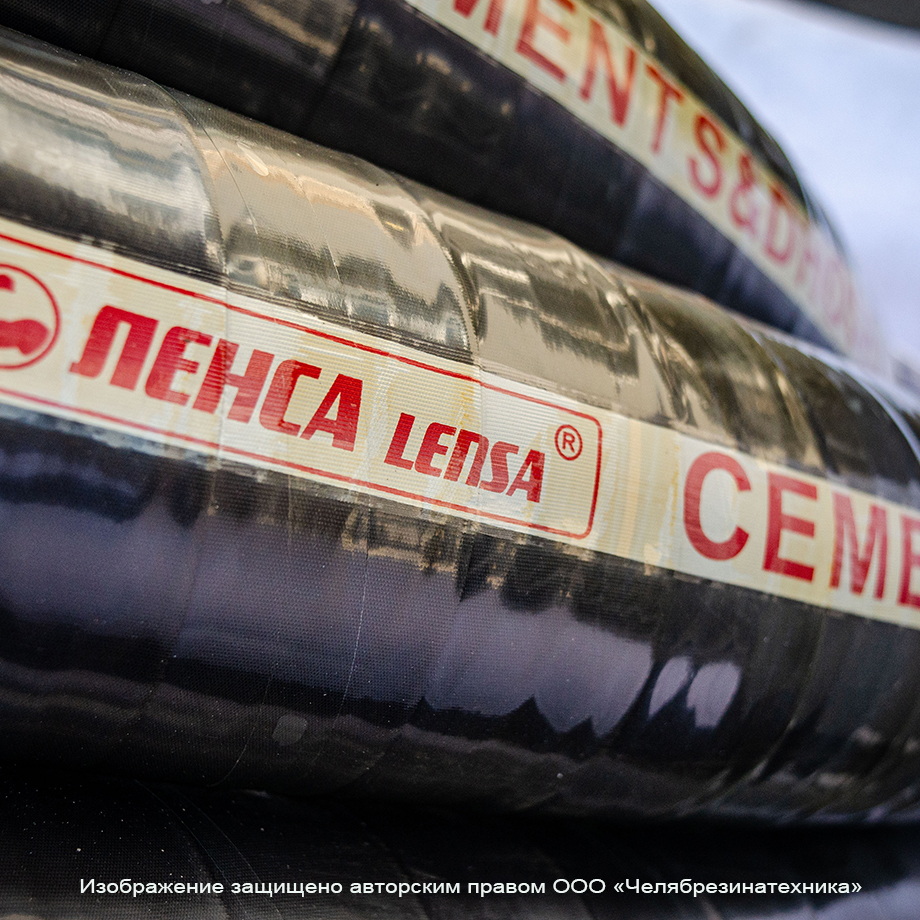

3. Рукав напорно-всасывающий ГОСТ 5398-76
Применяются для всасывания и нагнетания различных жидкостей, топлива, масел на нефтяной основе и газов.Группы:
- всасывающие
- напорно-всасывающие
- Класс В – для воды технической;
- Kласс Б – для бензина, керосина нефтяных масел, различных топлив:
- Kласс КЩ – для растворов неорганических кислот и щелочей концентр. до 20%;
- Kласс П – для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических веществ, воды); класс Г – для воздуха, углекислого газа, азота, инертных газов.
умеренный климат: (от –35 до +90С)
тропический климат (от –10 до +90С)
холодный климат (от –50 до +90С)
Пример условного обозначения.
Рукав Б - 2 – 25 - 10 ГОСТ 5398-76
Класс Б Группа 2 внутренний. Диаметр, мм, 25 рабочее давление, кг/см2, 10

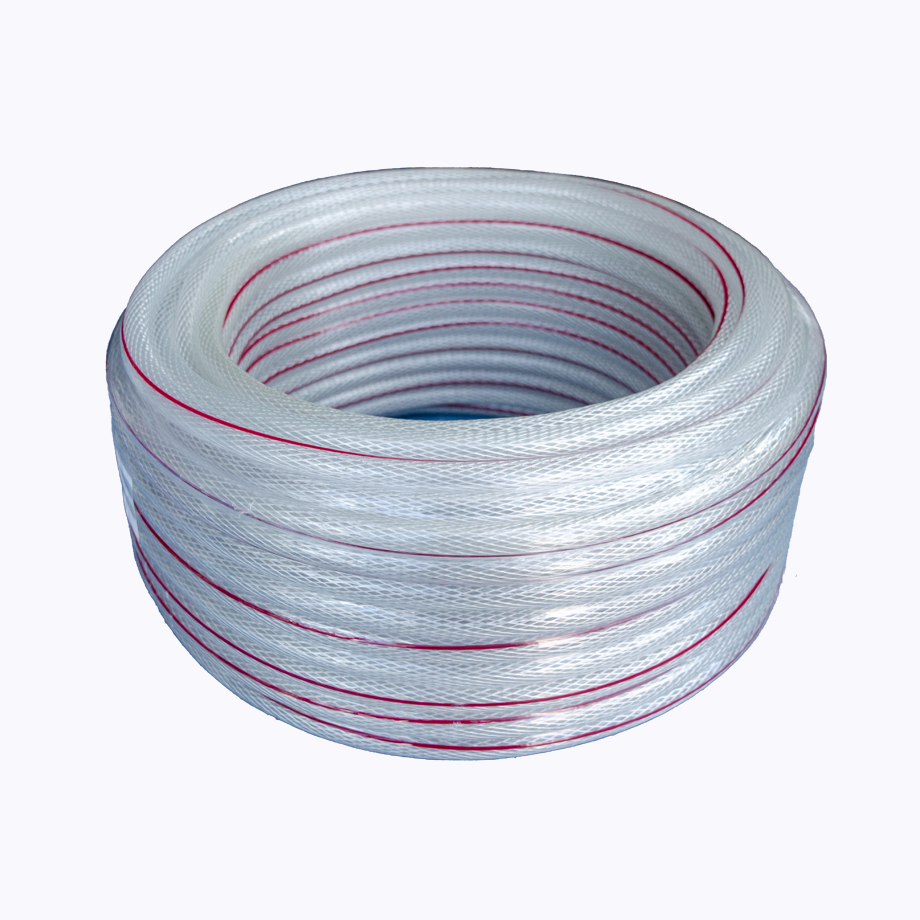

4. Рукав напорный ПВХ
рукав из поливинилхлорида применяются в качестве гибких трубопроводов для передачи жидкостей от пищевых до кислотосодержащихКлассы:
- Класс "ВВ": рукав предназначен для передачи технических вод, водных растворов, растворов кислот и щелочей концентрацией до 20%, воздуха, азота, углекислого газа и других инертных газов. Давление 10 атм. Температура от -10 С до + 60 С
- Класс "П": рукав предназначен для передачи холодных пищевых продуктов, питьевой, минеральной воды, соков, алкогольных и безалкогольных напитков, молока и молочных продуктов. Давление до 10 атм. Температура от -10 С до + 60 С
-
Класс "МБС". Маслобензостойкие трубки пвх отличаются особой стойкостью к атмосферным воздействиям, высокой прочностью и износостойкостью в сочетании с гибкостью даже при низких температурах. Маслобензостойкие трубки ПВХ применяются, для перекачки дизельного топлива, бензина, газа, минеральных масел, водомасляной эмульсии, тосола и других продуктов нефтепереработки. Так же трубки используют для прокладки электрических, телефонных и телевизионных проводов и кабелей. Трубки предназначены для работы в диапазоне давлений от 8 до 10 атм., при температуре от -20 до +70С. Маслобензостойкие рукава, также как и трубки отличаются особой стойкостью к внешним воздействиям, и предназначены для перекачки агресивных сред. Их отличительной особенностью от трубок, является более высокое рабочее давление, достигнутое за счет конструкции рукава, имеющего два слоя, усиленных нитянной оплеткой из полиэстеровой нити. Рукава предназначены для работы в диапазоне давлений от 6 до 16 атм., при температуре от -20 до +70С.
- Класс "КЩ": рукав предназначен для передачи слабых растворов неорганических кислот и щелочей с концентрацией до 50 %. Давление 10 атм.

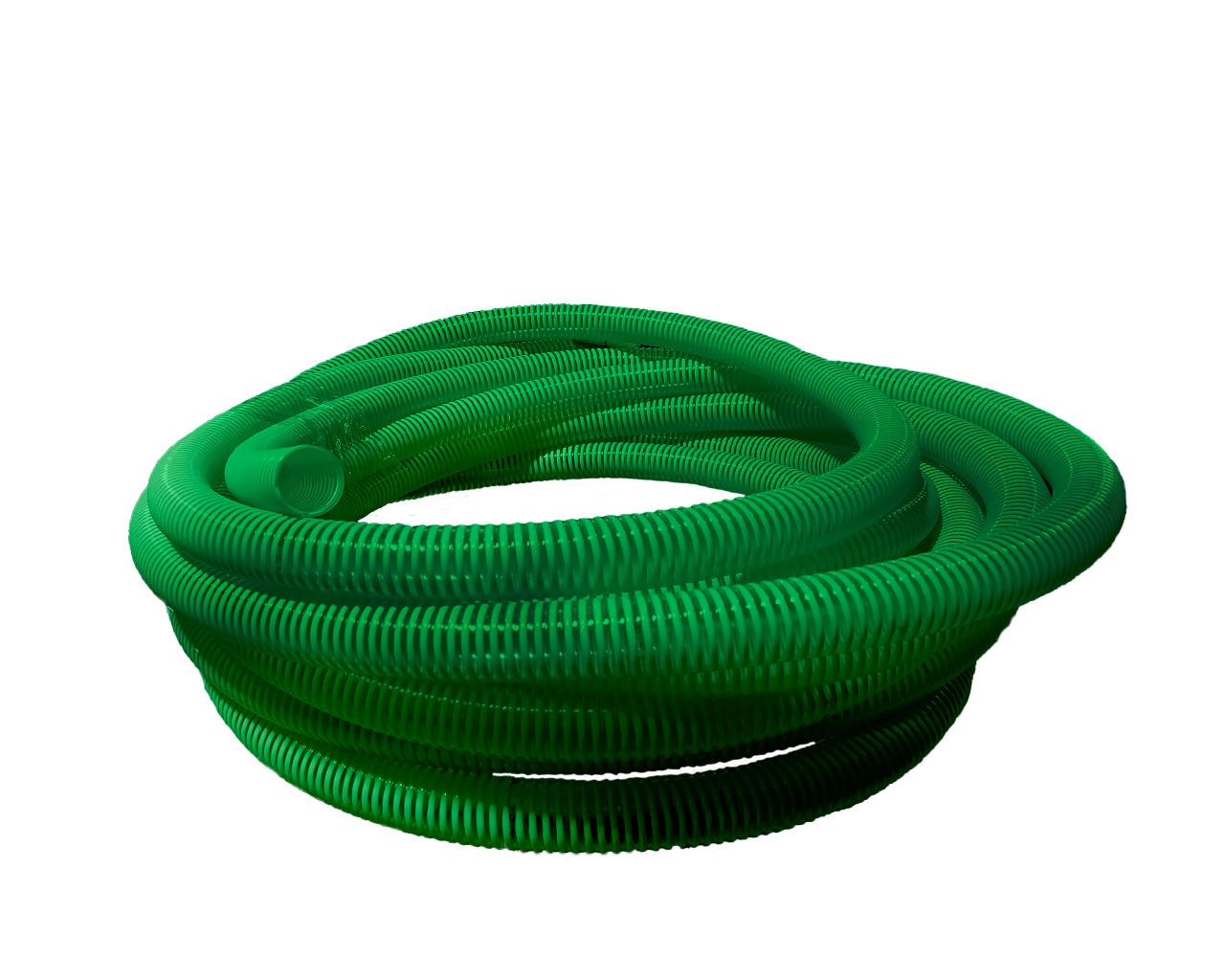

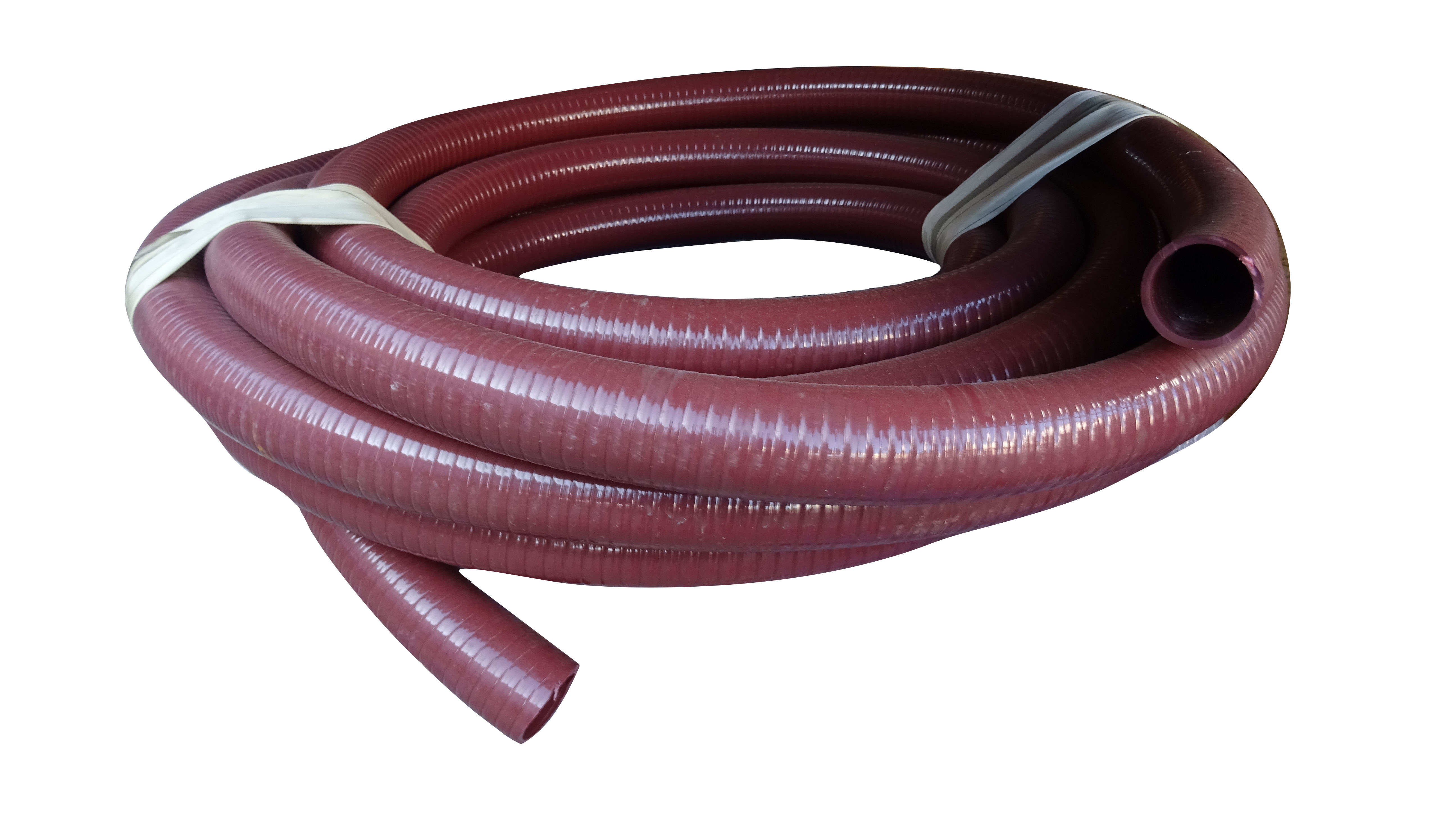

5. Рукав напорно-всасывающий ПВХ
рукав из пластичного ПВХ, армированный усиливающей спиралью из устойчивого к ударам и давлению ПВХ. Внутренняя поверхность рукава ПВХ гладкая, внешняя волнистая. Эта структура позволяет достичь хорошего соотношения между весом механической прочностью при неизменных технических характеристиках6. Рукав плоскосворачиваемый
Полиуретановый рукав изготовлен из экструдированного термо-полиэфирного пластика на основе полиуретана (TPU) и он сочетает в себе лучшие свойства пластика и резины. Полиуретановый шланг обладает отличной стойкостью к истиранию, износу, высокой прочностью на растяжение и относительное удлинение. Плоскосворачиваемый рукав обладает отличной гибкость, что позволяет без ограничений сматывать его и сгибать под 180 гр.
Шланг обладает высокой стойкостью против широко используемых химикатов и имеет превосходную устойчивость к УФ-излучению, гидролизу и грибкам. Стойкость к истиранию полиуретановых рукавов является одним из наивысших показателей среди доступных , что делает шланг идеальным решением для использования в чрезвычайно агрессивной среде, такой как на открытых карьерах. Наружный слой увеличенной толщины добавляет износостойкость и прочность на разрыв, а также продлевает гарантийный срок службы.
7. Рукав для газовой сварки ГОСТ 9356-75, ТУ 2554-282-00149245-2003
Применяются для подачи под давлением газов, жидкого топлива, кислорода к приборам для газовой сварки и резки металлов.Рукава состоят из внутреннего резинового слоя, нитяного каркаса и наружного цветного резинового слоя, соответствующего по цвету его назначения. Рукава могут изготавливаться из резины черного цвета для всех классов с обозначением класса рукава двумя цветными полосами на наружном слое.
Рукава работоспособны в районах с умеренным климатом при температуре окружающего воздуха от-35 до +70С, в районах с холодным климатом при температуре от -55С до +70С.
8. Рукав буровой ТУ 38 105358-81, ТУ 38 105557-83
Буровые рукава используются в установках роторного бурения. Основная их функция заключается в том, чтобы обеспечивать поступление промывочной жидкости между буровым насосом и бурильной колонной. Они широко применяются в различных областях (главным образов в нефте- и газодобывающих) и используются в разных целях. Подача воздуха, пара, газа, нефти, воды, работы по добыче природных ископаемых… Однако следует отметить, что главным назначением буровых рукавов высокого давления остается бурение скважин.На производстве данное изделие устанавливается между шарнирным соединением и осадной трубой (в условиях открытого моря – между буровыми скважинами и нефтеналивными судами). Конструкцию бурового рукава составляют несколько концентрично расположенных слоев; наружный характеризуется абразовостойкостью, а внутренний – маслобензостойкостью.
В большинстве случаев внутренний слой изготавливается из специальной резиновой смеси на основе синтетического или натурального каучука, стойкой к истиранию. Основой рукава является силовой каркас, сделанный из латунированного каучука. Роль соединительного элемента шутеров и фланцев играет концевая металлическая арматура с конической резьбой.
Производство буровых рукавов основывается на требованиях ГОСТа 28618-90 (ICO 6807-84).
